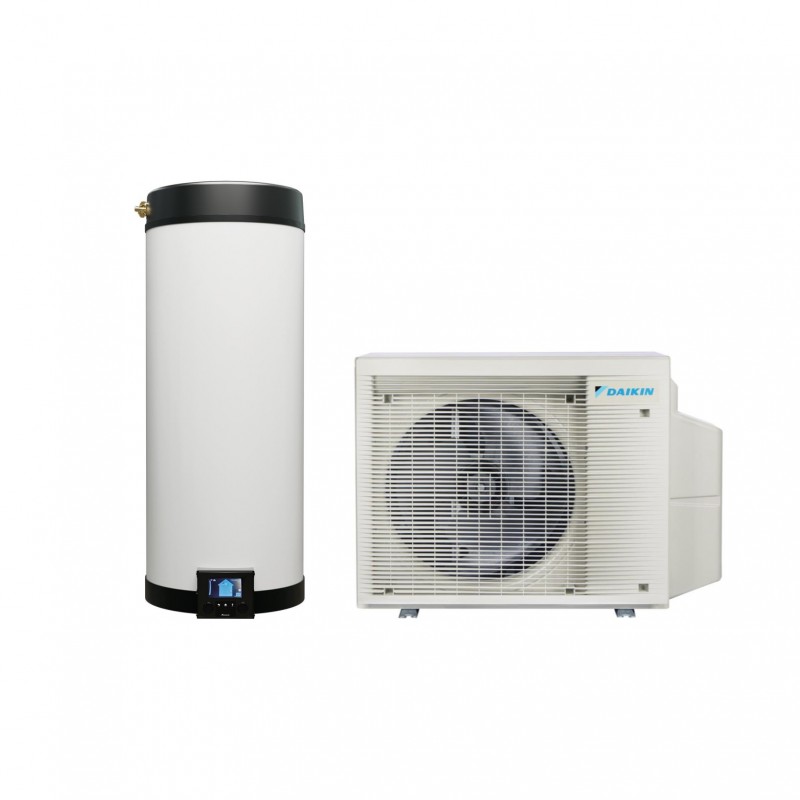

Daikin 5MWXM68A + EKHWET120BV3 – Sistema Multi+ con Pompa di Calore per Climatizzazione e Produzione ACS R‑32 (~24 000 BTU)

Caratteristiche generali

• Tipologia: sistema Multi+ con pompa di calore aria‑aria + produzione ACS

• Unità esterna: Daikin 5MWXM68A

• Serbatoio ACS: Daikin EKHWET120BV3 (120 L)

• Refrigerante: R‑32

• Tecnologia: Inverter DC con compressore Swing

• Applicazione: residenziale / civile

• Funzioni principali: climatizzazione + produzione ACS

Prestazioni climatizzazione (parte Multi+)

Unità esterna Daikin 5MWXM68A

• Capacità in raffrescamento: circa 6,8 kW (≈ 24 000 BTU)

• Capacità in riscaldamento: circa 8,6 kW

• Sistema: pompa di calore aria‑aria

• Numero massimo unità interne collegabili: fino a 4

• Applicazioni: installazioni residenziali con più zone

Questa unità esterna è progettata per gestire più zone contemporaneamente mantenendo un’elevata efficienza energetica e comfort.

Produzione di acqua calda sanitaria (ACS)

Serbatoio Daikin EKHWET120BV3

• Capacità serbatoio: circa 120 L

• Classe di efficienza energetica ACS: A (profilo di carico “M”)

• Temperatura massima dell’acqua: fino a circa 44–50 °C

• Metodo di riscaldamento: pompa di calore integrata tramite unità esterna

• Utilizzo ideale: acqua calda quotidiana per famiglie di 3‑5 persone

Il serbatoio più capiente consente una maggiore autonomia di ACS rispetto alle versioni da 90 L, permettendo di gestire meglio i picchi di richiesta.

Efficienza energetica

• Climatizzazione (raffrescamento): Classe A+++

• Climatizzazione (riscaldamento): Classe A++ / A+

• Produzione ACS: Classe A

• Tecnologia: refrigerante R‑32 ad alta efficienza, compressore Inverter DC

Grazie alla tecnologia avanzata si ottiene un notevole risparmio energetico sia per la climatizzazione sia per la produzione ACS.

Campo di funzionamento

• Raffrescamento: da −10 °C a +46 °C (temperatura esterna)

• Riscaldamento: da −15 °C a +18 °C

• Produzione ACS: operativa fino a condizioni di clima esterno fino a circa −15 °C

Tecnologia Inverter Daikin

Il compressore Inverter DC a tecnologia avanzata garantisce:

• modulazione continua della potenza

• gestione ottimizzata dei carichi

• minori consumi elettrici

• riduzione delle variazioni di temperatura

• funzionamento più silenzioso e maggiore durata

Silenziosità

• Unità esterna 5MWXM68A: funzionamento ottimizzato per ridurre l’impatto acustico

• Serbatoio EKHWET120BV3: funzionamento silenzioso nelle fasi di riscaldamento ACS

Dimensioni e peso

Unità esterna 5MWXM68A

• Dimensioni (A × L × P): circa 734 × 1 028 × 408 mm

• Peso: circa ~65 kg

Serbatoio Daikin EKHWET120BV3

• Dimensioni (A × L × P): circa 1 230 × 510 × 570 mm

• Peso a vuoto: circa ~45 kg

Dati di installazione

• Alimentazione: 220–240 V / 50 Hz monofase

• Sistema: multisplit con serbatoio ACS

• Refrigerante: R‑32

• Installazione consigliata: unità esterna posizionata all’esterno; serbatoio ACS installato all’interno

• Accessori raccomandati: gruppo di sicurezza, vaso d’espansione, valvole di intercettazione

Compatibilità multisplit (unità interne)

L’unità esterna Daikin 5MWXM68A supporta una vasta gamma di unità interne compatibili con sistema Multi+ R‑32, consentendo configurazioni impiantistiche flessibili:

Tipologie di unità interne compatibili

• Unità a parete (wall‑mounted)

• Unità canalizzate da controsoffitto

• Unità console / pavimento

• Unità cassette a soffitto

Le unità interne possono essere gestite in modo indipendente per creare zone di climatizzazione personalizzate.

Esempi di configurazioni possibili

Indicazioni di possibili combinazioni di unità interne:

• 4 × unità da 9 000 BTU

• 3 × unità da 9 000 BTU + 1 × unità da 12 000 BTU

• 2 × unità da 12 000 BTU + 2 × unità da 9 000 BTU

• 1 × unità da 18 000 BTU + 3 × unità da 9 000 BTU

La scelta della configurazione deve essere valutata in fase di progetto in base alle superfici da climatizzare, al carico termico e alle distanze delle tubazioni.

Perché scegliere Daikin 5MWXM68A + EKHWET120BV3

• Soluzione integrata per climatizzazione e produzione ACS con un’unica pompa di calore

• Maggiore autonomia di ACS grazie al serbatoio da 120 L

• Alta efficienza energetica con classi A+++/A++ e ACS classe A

• Flessibilità multisplit fino a 4 zone indipendenti

• Tecnologia Inverter avanzata per comfort costante e consumi ridotti

• Funzionamento silenzioso e affidabile

• Qualità, assistenza e garanzia Daikin
