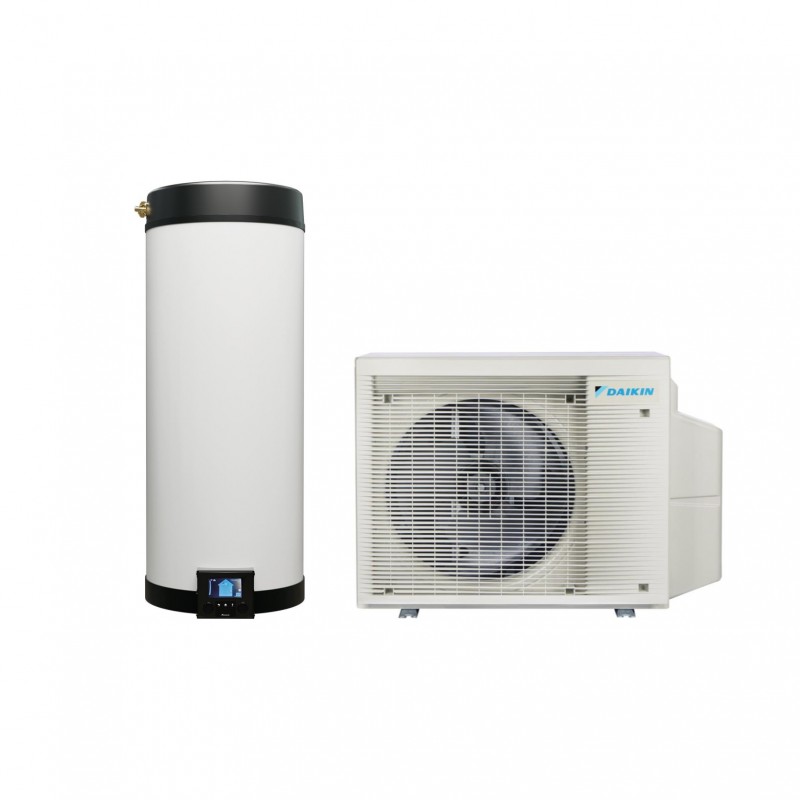

Daikin 5MWXM68A + EKHWET90BV3 Sistema Multi+ Pompa di Calore Aria‑Aria e ACS R‑32

Caratteristiche generali

• Tipologia: sistema Multi+ con pompa di calore aria‑aria e funzione ACS

• Unità esterna Multi+: Daikin 5MWXM68A

• Serbatoio ACS: Daikin EKHWET90BV3 (90 L)

• Refrigerante: R‑32

• Tecnologia: Inverter DC con compressore Swing

• Applicazione: residenziale / civile

• Funzioni principali: climatizzazione + produzione ACS con un unico sistema

Prestazioni di climatizzazione (parte Multi+)

Unità esterna 5MWXM68A

• Capacità in raffrescamento: circa 6,8 kW (≈ 24–25 000 BTU)

• Capacità in riscaldamento: circa 8,6 kW

• Numero massimo unità interne collegabili: 3 o 4 (in base alla configurazione impiantistica)

La 5MWXM68A è un’unità esterna multisplit ad alta capacità progettata per gestire più zone con efficienza e silenziosità, ideale per climatizzare ambienti ampi o più stanze con unità interne miste (parete, canalizzate, console, cassette).

Produzione di acqua calda sanitaria (ACS) con EKHWET90BV3

Il serbatoio Daikin EKHWET90BV3 da 90 litri permette di ottenere acqua calda sanitaria con pompa di calore, riducendo o eliminando la dipendenza da scaldabagni elettrici o a gas.

Dati ACS principali

• Capacità effettiva del serbatoio: circa 90 L

• Classe di efficienza energetica ACS: A (profilo di carico “M”)

• COP ACS: circa 2,6–2,8 (dipendente dalla temperatura esterna)

• Temperatura massima acqua sanitaria: fino a circa 44–50 °C

• Tempo standard per riscaldare ACS da fredda a calda: indicativamente 1 h 40 min – 2 h

• Capacità perfetta per famiglie 2‑4 persone

Questa configurazione con serbatoio da 90 L consente di ottenere una produzione ACS conveniente ed efficiente utilizzando la stessa pompa di calore che climatizza l’abitazione.

Campo di funzionamento

• Climatizzazione (raffrescamento): da –10 °C a +46 °C (temperatura esterna)

• Climatizzazione (riscaldamento): da –15 °C a +18 °C

• Produzione ACS: temperature di esercizio esterne fino a circa –15 °C (in funzione dell’efficienza ACS)

Il sistema è quindi adattabile sia a climi temperati che freddi, grazie alla tecnologia Inverter che mantiene alte prestazioni anche a basse temperature esterne.

Efficienza energetica

• Climatizzazione (raffrescamento): Classi energetiche elevate (tipicamente A+++/A++ secondo combinazioni interne)

• Produzione ACS: Classe energetica A per la produzione di acqua calda sanitaria con pompadi calore

L’utilizzo di refrigerante R‑32 e la tecnologia Inverter contribuiscono a massimizzare l’efficienza stagionale e ridurre i consumi.

Tecnologia Inverter Daikin

Il compressore a tecnologia Inverter DC con compressore Swing garantisce:

• modulazione continua della potenza in base alla richiesta termica

• maggiore stabilità della temperatura interna

• consumi elettrici ridotti

• funzionamento silenzioso con minore usura dei componenti

Silenziosità

• Unità esterna 5MWXM68A: livello di pressione sonora di esercizio ottimizzato, con valori tipici inferiori rispetto a unità di pari potenza

• Serbatoio EKHWET90BV3: silenzioso durante le fasi di produzione ACS grazie al controllo smart della pompa di calore

Dimensioni e peso

Unità esterna 5MWXM68A

• Dimensioni (A × L × P): circa 734 × 1 028 × 408 mm

• Peso: circa 64,5–69 kg

Serbatoio ACS Daikin EKHWET90BV3

• Dimensioni: circa 1 032 × 510 × 570 mm

• Peso (a vuoto): circa 41 kg

Dati di installazione

• Alimentazione: 220–240 V / 50 Hz monofase

• Sistema: multisplit + serbatoio ACS

• Refrigerante: R‑32

• Installazione: esterna (unità 5MWXM68A) e interna (serbatoio EKHWET90BV3)

• Raccomandato l’uso di gruppo di sicurezza, valvole anticondensa e vaso d’espansione per parte ACS

Compatibilità multisplit (unità interne)

L’unità esterna 5MWXM68A è compatibile con varie tipologie di unità interne Daikin, consentendo soluzioni impiantistiche flessibili:

Unità interne compatibili

• Parete (Wall‑mounted) — modelli Daikin come FTXM‑A, FTXA‑CW, ecc.

• Canalizzate — per climatizzazione discreta tramite bocchette

• Console / Pavimento — per installazioni a livello pavimento o a mezza altezza

• Cassette a soffitto — per distribuzione uniforme dell’aria nei grandi spazi

L’abbinamento deve rispettare la potenza totale supportata dall’unità esterna.

Configurazioni tipiche possibili

Esempi di combinazioni di unità interne che possono essere collegate a 5MWXM68A:

• 3 × unità da 9.000 BTU

• 2 × unità 9.000 BTU + 1 × unità 12.000 BTU

• 1 × unità 18.000 BTU + 2 × unità 9.000 BTU

La scelta delle unità interne dipende dalla superficie di climatizzazione, dal carico termico e dal comfort richiesto per ogni ambiente.

Perché scegliere Daikin 5MWXM68A + EKHWET90BV3

• Soluzione completa per climatizzazione + ACS con un solo sistema

• Alta efficienza energetica e riduzione dei costi di esercizio

• Produzione ACS con classe A e serbatoio da 90 L per uso quotidiano

• Flessibilità impiantistica con unità interne miste

• Tecnologia Inverter avanzata e controllo intelligente

• Design affidabile e funzionamento silenzioso
